ToolPwr Netzgeräte
ToolPwr-XS
Desktop Mini Netzgerät für 1HE-Geräte
Das ToolPwr-XS ist das kleinste Netzgerät für die ToolMod, TooMix und ToolKit Geräte von adt-audio. Mit einem Dauerstrom von 500 mA kann es für einen einzelnen ToolMod 1HE Rahmen oder ein anderes 1HE Gerät aus den Tool-Serien von adt-audio verwendet werden. Wegen der kleinen Abmessungen und des geringen Gewichtes ist das ToolPwr-XS eine Alternative zu den ToolMod Rahmen mit eingebautem Netzteil.
Das ToolPwr-XS ist kompatibel mit allen Geräten der Tool Serien von adt-audio und liefert eine symmetrische Versorgungsspannung von +/- 25 Volt für die Audio-Elektronik und eine 48 Volt Phantomspeisung für Mikrofone.
Der Nennausgangsstrom der Audio-Versorgung ist 0.5 Ampere. Das ToolPwr-XS kann kurzzeitig einen Spitzenstrom von 0.7 Ampere liefern. Details über die Kapazitäten der verschiedenen Netzgeräte und die Auslegung für eine bestimmte Gerätekonfiguration finden Sie auf der Seite Dimensionierung der Netzgeräte.

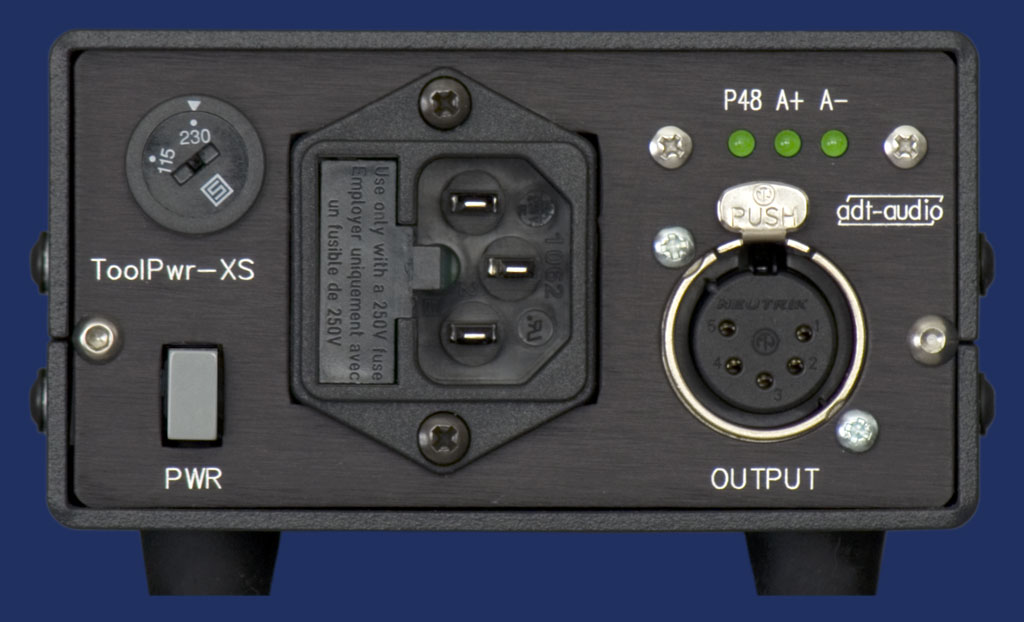

Die Nennleistung beträgt 50 VA. Eine Umschaltung der Netzspannung von
230 Volt auf 115 Volt ist vorhanden. Der Netzanschluss ist als Kaltgeräte-Einbau-Stecker

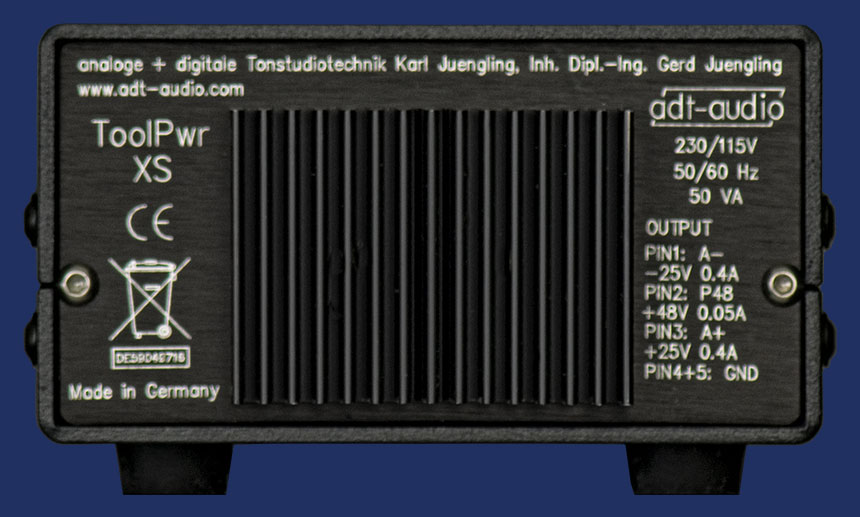

ausgeführt. Die Ausgangsspannungen liegen auf einer 5-poligen XLR-Buchse mit
der Standard-Anschlussbelegung der Tool-Serien auf.

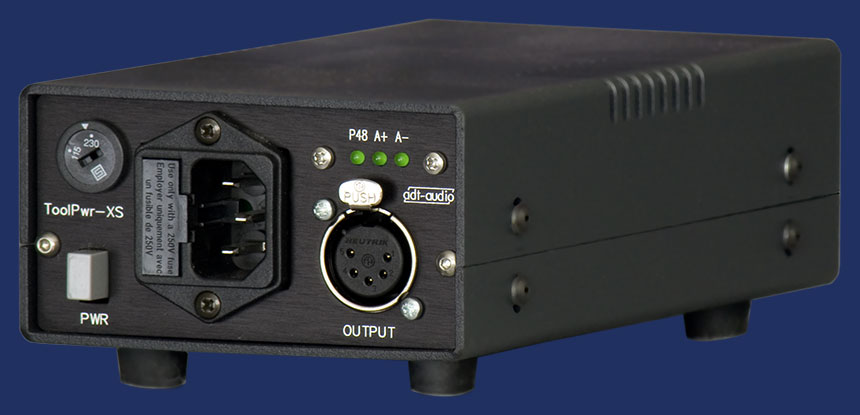

Das ToolPwr-XS ist als Aluminium Tischgehäuse mit den Abmessungen 100 x 60 x 200 mm (B x H x L) ausgeführt. Das Gewicht beträgt 1.5 kg.
Wir wissen natürlich, dass sich separate Netzgeräte bei den Anwender keiner besonderen Beliebtheit erfreuen. Der Grund warum wir uns trotzdem für die ToolMod, die ToolKit und die ToolMix für abgesetzte Stromversorgung entschieden haben, ist verhältnismäßig einfach. In der Leistungsklasse von 30 bis 50 VA, die für einen 1HE Träger erforderlich ist, ist der Preis des Netzteils nicht zur Leistung proportional. Ob das Netzteil 20, 50 oder 100 Watt hat, verändert den Preis nur um ein paar Euro. Das liegt daran, dass die Komponenten, die für eine CE-gerechte Ausführung notwendig sind, für diese Leistungsklasse immer die gleichen sind. Ferner ist die gesamte Elektronik bis zu einer Leistung von etwa 100 VA ebenfalls die gleiche - ob das Netzteil also 30 Watt hat oder 100 ändert lediglich die Kosten für den Netztrafo, und die fallen insgesamt nicht ins Gewicht. Im Euro ausgedrückt heißt das, das Sie beim zweiten und dritten ToolMod Träger bereits ca. 400 Euro eingespart haben. Wenn die höheren Kosten für Sie gegenüber dem Vorteil eines Trägerrahmens mit eingebautem Netzteil nicht entscheidend sind, können Sie für die ToolMod Baureihe zwischen einem 1HE-Rahmen, einem 4HE-Rahmen und einem 10-Zoll / 2HE-Rahmen mit eingebautem Netzteil wählen.
