ToolPwr Netzgeräte

ToolPwr-M+

Desktop Netzgerät in verstärkter Ausführung für 3 bis 4 1HE Rahmen

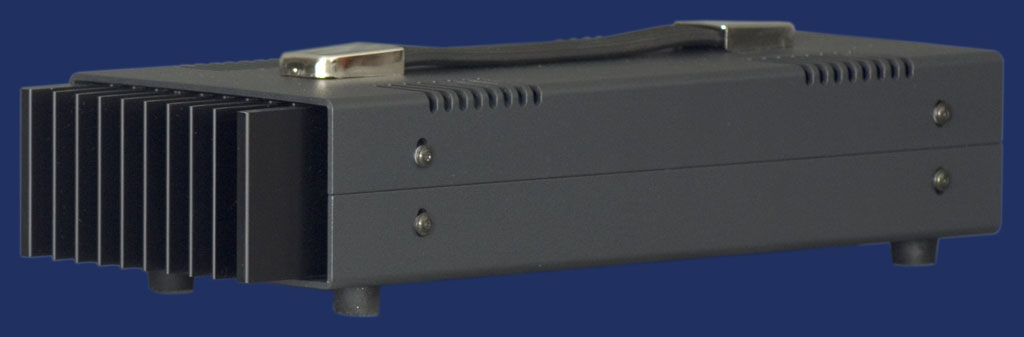

Das ToolPwr-M+ hat bei etwa gleichen Abmessungen die 1.5 fache Leistung des ToolPwr-M. Mit einem Dauerstrom von 1.5 Ampere für die Audio Spannungen und 150 mA für die Phantomspeisung ist die Kapazität dieses Netzgerätes für 3 bis 4 1HE ToolMod Trägerrahmen ausreichend. Die höhere Leistung wird durch einen speziellen Ringkern-Netztransformator, größere Ladekapazitäten und leistungsfähigere Spannungsregler erreicht. Der größere Kühlkörper ist der höheren Leistung angepasst.

Wie alle ToolPwr Netzgeräte liefert das ToolPwr-M eine symmetrische Versorgungsspannung von +/- 25 Volt für die Audio-Elektronik und eine 48 Volt Phantomspeisung für Mikrofone.

Der Nennausgangsstrom der Audio-Versorgung ist 1.5 Ampere. Das ToolPwr-M kann kurzzeitig einen Spitzenstrom von 2 Ampere liefern. Details über die Kapazitäten der verschiedenen Netzgeräte und die Auslegung für eine bestimmte Gerätekonfiguration finden Sie auf der Seite Dimensionierung der Netzgeräte.

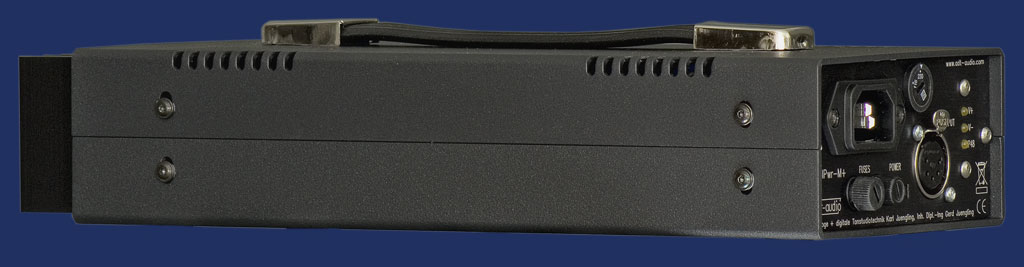

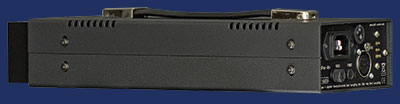

Die Nennleistung beträgt 100 VA. Eine Umschaltung der Netzspannung von 230 Volt auf 115 Volt ist vorhanden. Der Netzanschluss ist als Kaltgeräte-Einbau-Stecker ausgeführt. Die Ausgangsspannungen liegen auf einer 5-poligen XLR-Buchse mit der Standard-Anschlussbelegung der Tool-Serien auf.

Das ToolPwr-M+ ist als stabiles Tischgehäuse mit den Abmessungen 120 x 60 x 300 mm (B x H x L) ausgeführt. Das Gewicht beträgt ca. 5 kg.

- weitere Informationen:

welches Netzteil für welche Geräte? Netzspannungen und Einbau Netzteilkabel für ToolPwr






Warum ein getrenntes Netzteil?
Wir wissen natürlich, dass sich separate Netzgeräte bei den Anwender keiner besonderen Beliebtheit erfreuen. Der Grund warum wir uns trotzdem für die ToolMod, die ToolKit und die ToolMix für abgesetzte Stromversorgung entschieden haben, ist verhältnismäßig einfach. In der Leistungsklasse von 30 bis 50 VA, die für einen 1HE Träger erforderlich ist, ist der Preis des Netzteils nicht zur Leistung proportional. Ob das Netzteil 20, 50 oder 100 Watt hat, verändert den Preis nur um ein paar Euro. Das liegt daran, dass die Komponenten, die für eine CE-gerechte Ausführung notwendig sind, für diese Leistungsklasse immer die gleichen sind. Ferner ist die gesamte Elektronik bis zu einer Leistung von etwa 100 VA ebenfalls die gleiche - ob das Netzteil also 30 Watt hat oder 100 ändert lediglich die Kosten für den Netztrafo, und die fallen insgesamt nicht ins Gewicht. Im Euro ausgedrückt heißt das, das Sie beim zweiten und dritten ToolMod Träger bereits ca. 400 Euro eingespart haben. Wenn die höheren Kosten für Sie gegenüber dem Vorteil eines Trägerrahmens mit eingebautem Netzteil nicht entscheidend sind, können Sie für die ToolMod Baureihe zwischen einem 1HE-Rahmen, einem 4HE-Rahmen und einem 10-Zoll / 2HE-Rahmen mit eingebautem Netzteil wählen.
