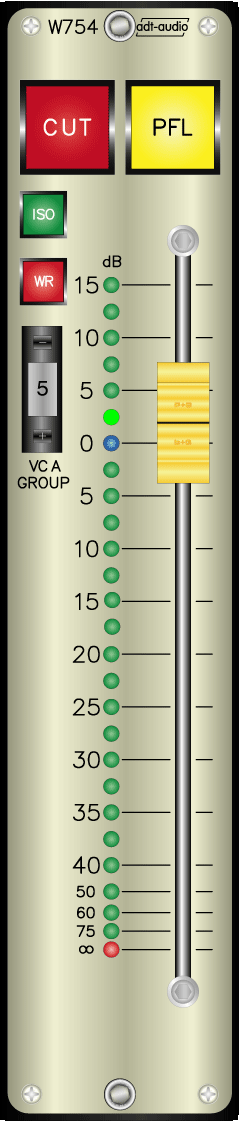

W754
VCA Pegelsteller mit Automations-Interface und VCA-Gruppenwahl in 6-Kanal Ausführung für 5.1 Surround

Der W754 ist nicht zum Einbau in Standardrahmen geeignet.

Eine Reihe von Pegelstellermodulen mit unterschiedlicher Kanalzahl und Ausstattung steht im V700 System zur Verfügung. Die hier beschriebenen Geräte stellen lediglich eine Auswahl aus der gesamten Produktpalette dar und sollen Ihnen einen Überblick über diese Gerätefamilie geben. Zum Aufbau von Mischpultanlagen in V700-Technik nach Kundenspezifikation stehen ausser den hier beschriebenen Typen auch verschiedene Ausführung mit Motorreglern sowie Gruppenreglermodule für VCA-Gruppen in unterschiedlichen Ausführungen zur Verfügung.

Der Typ W754 ist ein 5.1 Surround Pegelsteller in VCA-Ausführung. Er ist mit einer Automationsschnittstelle für das adt-audio-CAS Mischcomputersystem und einem Anwahlschalter für VCA-Hardwaregruppen ausgestattet.

Alle Pegelstellertypen der Baureihe V700 sind mit Penny & Giles Reglern mit 128 mm Schiebeweg ausgestattet. Bei den hier beschriebenen Ausführungen handelt es sich durchgehend um VCA-Regler. Audioregler sind in verschiedenen Ausführungen ebenfalls verfügbar. Die Module sind serienmäßig mit einer CUT-Funktion zur Stummschaltung und einer PFL-Funktion zur Abhörkontrolle des Eingangssignals des Reglers ausgestattet. Die Cut-Funktion kann wahlweise auch als Channel-On-Schaltung ausgeführt werden.

Alle Typen sind aktiv ausgeführt und mit erdsymmetrischen Ein- und Ausgängen ausgerüstet. Die maximale Verstärkung beträgt einheitlich 15 dB. Die Geräte können Pegel bis zu + 30 dBu im Übertragungsbereich verarbeiten. Die Ausschaltdämpfung bei geschlossenem Pegelsteller beträgt mindestens 105 dB bei Frequenzen unterhalb von 15 kHz. Die Skalenübereinstimmung ist im Bereich von + 15 dB bis – 40 dB besser als 1 dB. Die Gleichlaufabweichung von mehrkanaligen Ausführungen beträgt in diesem Bereich weniger als 0.5 dB. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.
Der W767 ist als Kassette mit normaler Höhe und geringer Einbautiefe ausgeführt. Er ist für den Einbau in V700 Mischpultrahmen ausgelegt. Ein Einbau in V700 Standardrahmen kann mithilfe einer Extenderkarte erfolgen. Das Gerät benutzt die normalen Ein- und Ausgangsanschlüsse.

Der W754 ist als Kassette mit normaler Höhe und geringer Einbautiefe ausgeführt. Er ist für den Einbau in V700 Mischpultrahmen ausgelegt. Ein Einbau in V700 Standardrahmen ist nicht möglich.

Das Gerät benutzt die normalen Ein- und Ausgangsanschlüsse und einen zusätzlichen Stecker für die Automationsanschlüsse und die VCA Gruppenschienen.

Testbericht Anfrage
Preis:
auf Anfrage
technische Daten
Modul für Mischpultrahmen
nicht für Standardrahmen geeignet
V700 Navigation öffnen

Frontblende und Farben von Tastenkappen und Knopf nach Kundenwunsch
