Netzteilkabel

Die für die Verbindungen zwischen den Netzgeräten und den Pro Audio Geräten erforderlichen Netzteilkabel halten wir in üblichen Standardlängen am Lager. Sonderlängen können kurzfristig angefertigt werden.

Die Netzteilkabel für die Geräte der Tool-Serien von adt-audio sind als Verlängerungskabel mit Stecker und Kupplung ausgeführt. 5-polige XLR Verbinder kommen hier zum Einsatz.

Standardlängen und Sonderlängen

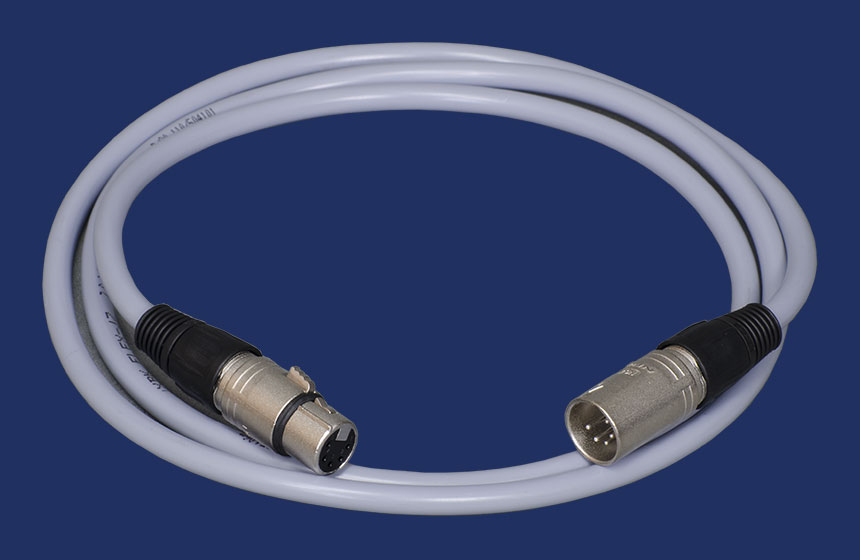

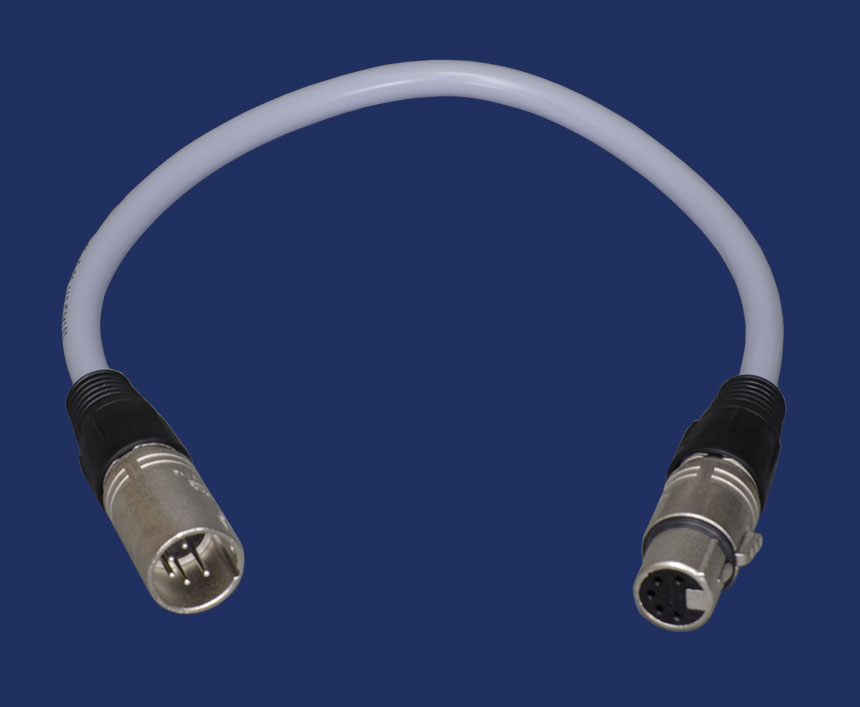

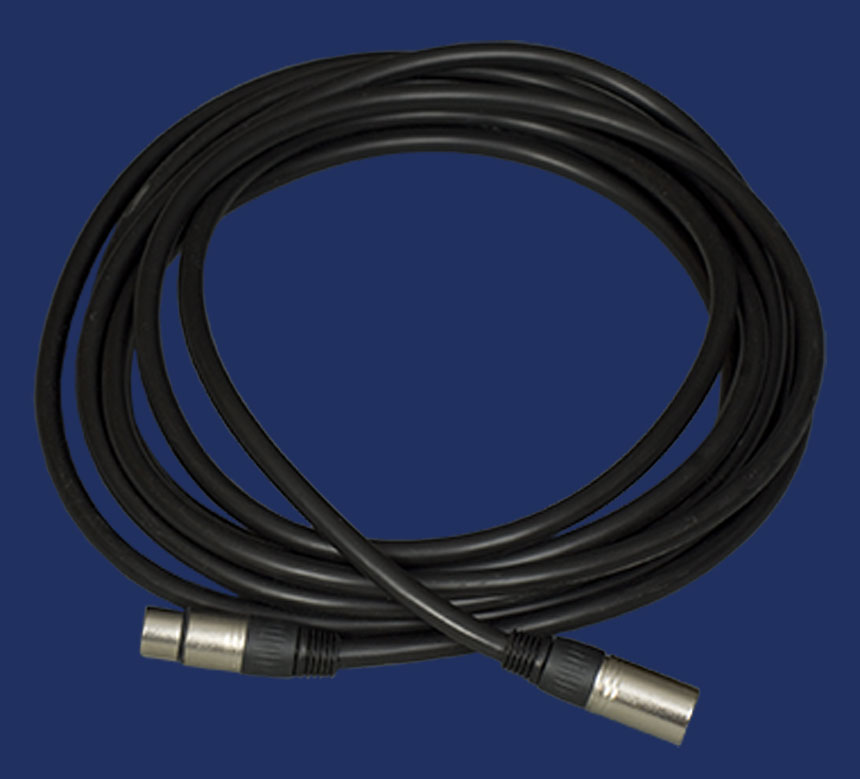

Wir halten Netzteilkabel in den Längen 30 cm, 60 cm, 1 m, 1.5 m, 2 m und 3 m am Lager. Für Längen von mehr als 3 Metern und einem hohen Betriebsstrom gibt es Kabel mit vergößertem Querschnitt um den Spannungsabfall auf dem Kabel in einem vertretbaren Bereich zu halten. Diese Kabel fertigen wir in Längen bis 10 m nach Ihren Vorgaben kurzfristig an. Das Foto rechts zeigt ein solches Kabel mit einer Länge von 6 m.

Kabel und Steckverbinder sind für einen maximalen Betriebsstrom von 3 Ampere ausgelegt. Bei höheren Strömen erhöht sich wie bei größeren Längen der Spannungsabfall auf dem Kabel. Dies führt zu einer geringeren Betriebsspannung der Geräte. Die übersteuerungsreserve verringert sich und Störungen sind möglich.

Alle Preise finden Sie in unserem Webshop in der Rubrik Netzteilkabel.

Anschlussbelegung der Ausgänge der ToolPwr Netzgeräte

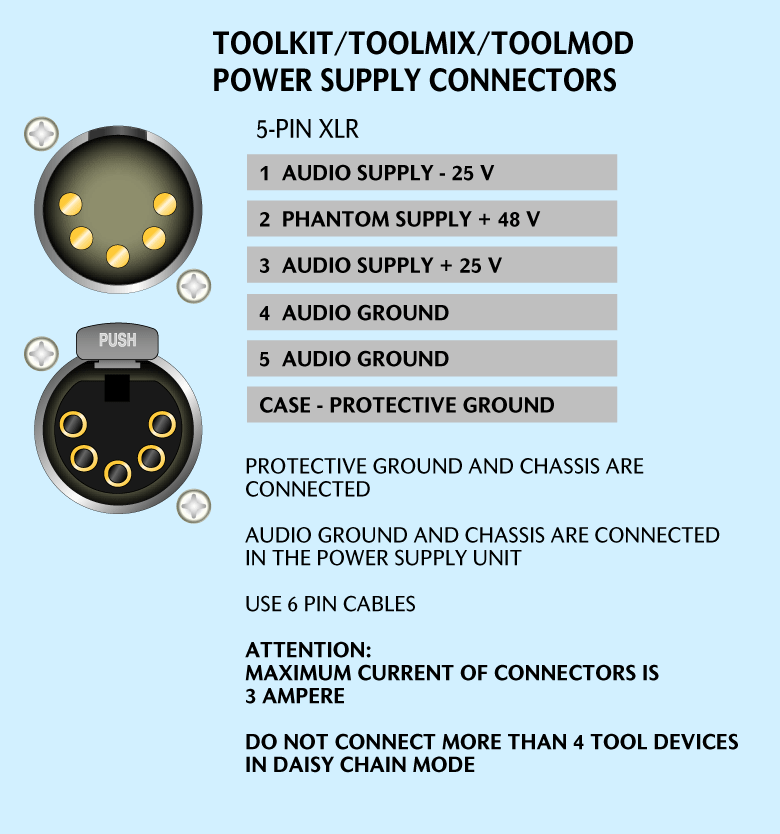

Wenn Sie die Stromversorgungskabel nicht von uns beziehen sondern selbst anfertigen, benutzen Sie bitte die nebenstehende Anschlussbelegung. Für problemfreien Betrieb sollten Sie auf eine einwandfreie Qualität der verwendeten XLR Verbinder achten. Sparen ist hier nicht anzuraten. Billigst-Ware, wie Sie von verschiedenen Anbietern im Preisbereich von unter einem Euro angeboten wird, wird sich nach kurzer Betriebszeit mit unsicherer Kontaktgabe unangenehm bemerkbar machen. Knackstörungen und schlechter Störabstand sind die Folge von unsicherer Kontaktgabe in den Stromversorgungssteckern. Verwenden Sie ein 6-poliges Kabel mit einem Querschnitt von 0.75 mm² oder 1 mm². Bei einem Querschnitt von 0.75 mm² beträgt der Spannungsabfall unter Last weniger als 0.25 V für 4 hintereinander geschaltete Geräte. Dadurch bleiben die technischen Eigenschaften aller angeschlossenen Geräte erhalten. Wenn Sie den Querschnitt verringern, erhöht sich der Spannungsabfall. Dies hat dann eine Verschlechterung der Aussteuerbarkeit und des Impulsverhaltens der Geräte zur Folge.

- weitere Informationen:

welches Netzteil für welche Geräte? Netzspannungen und Einbau

die ToolPwr
Desktop Netzgeräte:

ToolPwr-M
das Desktop Standard Netzgerät für 2 bis 3 1HE-Rahmen
..zum ToolPwr-M

ToolPwr-M+
Desktop Netzteil im Format des ToolPwr-M in verstärkter Ausführung für 3 bis 4 1HE-Rahmen
..zum ToolPwr-M+

ToolPwr-ST
Desktop Netzgerät mit einem Dauerstrom von 3 Ampere
..zum ToolPwr-ST

ToolPwr-ET
das leistungsfähigste Desktop Netzteil im Format des ToolPwr-ST mit einem Dauerstrom von 5 Ampere
..zum ToolPwr-ET

ToolPwr-XS
Mini Desktop Netzteil mit ausreichender Kapazität für 1 1HE-Gerät
..zum ToolPwr-XS

die ToolPwr
19-Zoll Netzgeräte:

ToolPwr-G
ein 19-Zoll Netzgerät mit 1HE und 2 Ampere Dauerstrom
..zum ToolPwr-G

ToolPwr-S2
das Standard 19-Zoll Netzgerät mit 2HE und 3 Ampere Dauerstrom
..zum ToolPwr-S2

ToolPwr-E2
19-Zoll Netzgeärt mit 2HE und 5 Ampere Dauerstrom für bis zu 8 1HE-Geräte
..zum ToolPwr-E2

Preise, Shop, Anfragen

ToolPwr im Webshop

Fragen?

Infos, Kabel

Netzteil Kabel

Dimensionierung der Netzgeräte

Netzspannungen

Fotos

Anschlussbelegung Netzteil-AusgängeAnschlussbelegung
Netzteil-Ausgänge

ToolMod Handbuch (PDF)

Warum ein getrenntes Netzteil?

Wir wissen natürlich, dass sich separate Netzgeräte bei den Anwender keiner besonderen Beliebtheit erfreuen. Der Grund warum wir uns trotzdem für die ToolMod, die ToolKit und die ToolMix für abgesetzte Stromversorgung entschieden haben, ist verhältnismäßig einfach. In der Leistungsklasse von 30 bis 50 VA, die für einen 1HE Träger erforderlich ist, ist der Preis des Netzteils nicht zur Leistung proportional. Ob das Netzteil 20, 50 oder 100 Watt hat, verändert den Preis nur um ein paar Euro. Das liegt daran, dass die Komponenten, die für eine CE-gerechte Ausführung notwendig sind, für diese Leistungsklasse immer die gleichen sind. Ferner ist die gesamte Elektronik bis zu einer Leistung von etwa 100 VA ebenfalls die gleiche - ob das Netzteil also 30 Watt hat oder 100 ändert lediglich die Kosten für den Netztrafo, und die fallen insgesamt nicht ins Gewicht. Im Euro ausgedrückt heißt das, das Sie beim zweiten und dritten ToolMod Träger bereits ca. 400 Euro eingespart haben. Wenn die höheren Kosten für Sie gegenüber dem Vorteil eines Trägerrahmens mit eingebautem Netzteil nicht entscheidend sind, können Sie für die ToolMod Baureihe zwischen einem 1HE-Rahmen, einem 4HE-Rahmen und einem 10-Zoll / 2HE-Rahmen mit eingebautem Netzteil wählen.
