Ausführung |
ToolMod Modul Größe 2U |
|
|
Versionen |
TM215h - horizontale Frontplatte
TM215v - vertikale Frontplatte
|
|
|
Stromversorgung |
Tool-Serie Standard |
|
|
Versorungsspannungen |
+/- 25 V und + 48 V Phantom |
|
|
Stromaufnahme *) |
+/- 200 mA |
|
|
|
|
|
Eingang |
erdsymmetrisch, Stereo |
|
|
Nennpegel |
+ 6 dBu - Gain |
|
|
maximaler Pegel |
> + 30 dBu - Gain |
|
|
Eingangsimpedanz |
40 Hz - 15 kHz > 10 kOhm |
|
|
Nenn-Quellimpedanz |
50 Ohm |
|
|
Symmetrie |
15 kHz > 65 dB, typisch 75 dB 1 kHz > 80 dB, 40 Hz > 90 dB |
|
|
|
|
|
Ausgang |
erdsymmetrisch, Stereo |
|
|
Nennpegel |
+ 6 dBu |
|
|
maximaler Pegel |
> + 30 dBu |
|
|
Quellimpedanz |
50 Ohm, siehe Diagramm

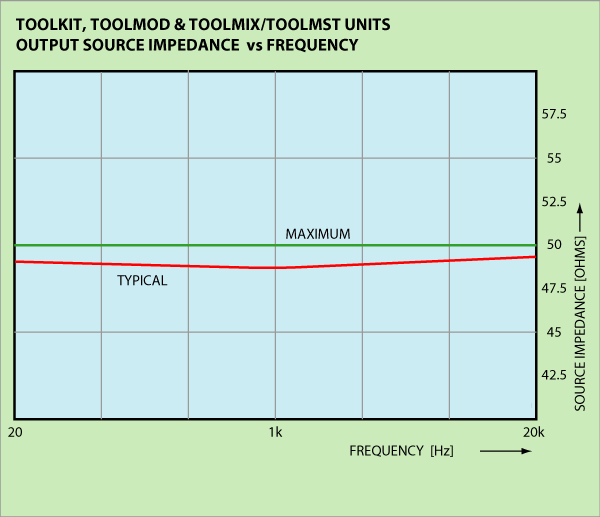

Quellwiderstand des Ausgangs vs Frequenz
| |
|
Lastwiderstand |
siehe Diagramm

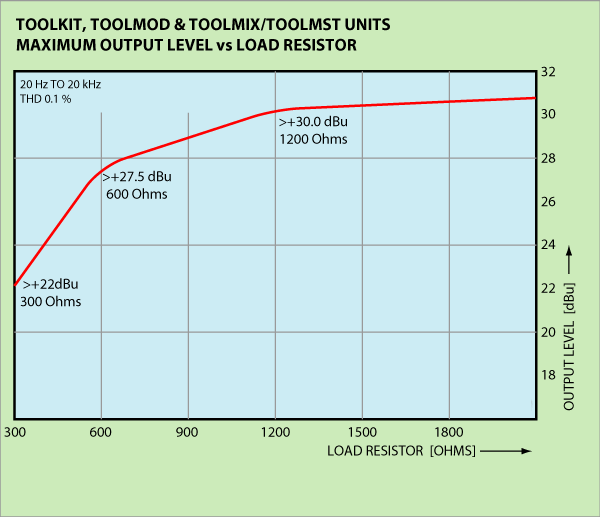

maximaler Ausgangspegel vs ohmsche Belastung
und

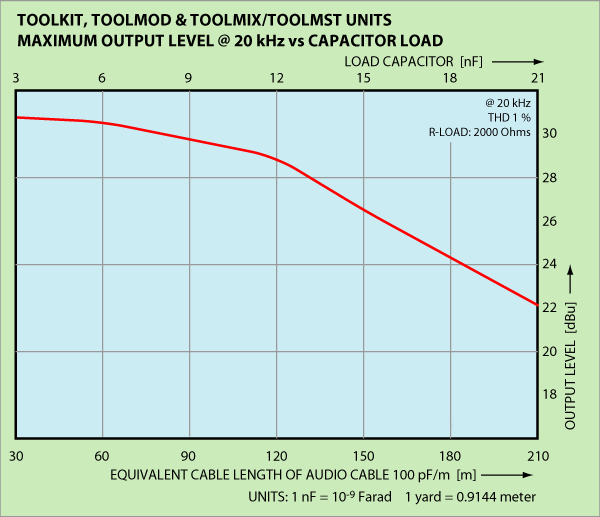

maximaler Ausgangspegel vs kapazitive Belastung |
|
|
Symmetrie nach IEC |
> 40 dB, siehe Diagramm

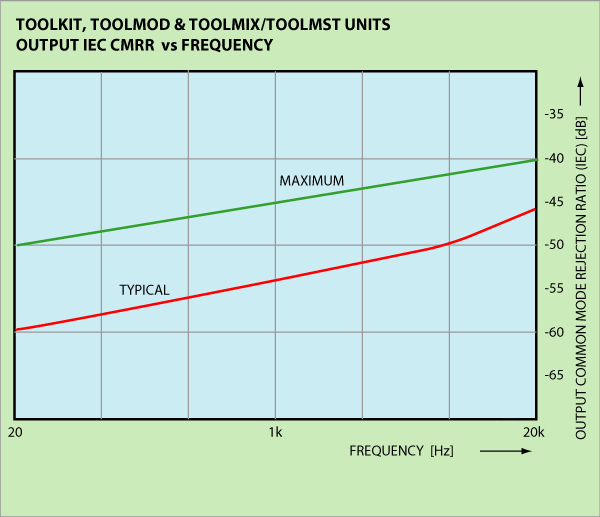

Ausgangssymmetrie vs Frequenz
|
|
|
|
|
|
Verstärkung |
0 dB +/- 0.3 dB bei Gain in Mittelstellung
Regelbereich +/- 10 dB +/- 1 dB
der Gain Regler bestimmt den Ausgangspegel hinter Limiter |
|
|
|
|
|
Frequenzgang
|
< 10 Hz bis > 150 kHz ohne Regelung
- siehe Diagramm Frequenzgang |
|
|
Leistungsbandbreite |
Headroom >= + 30 dBu von 10 Hz bis > 50 kHz |
|
|
Linearität |
<= +/- 0.2 dB ohne Regelung zwischen 20 Hz und 50 kHz
|
|
|
|
|
|
Phasengang |
20 Hz-20 kHz < +6/-10° bei linearer Einstellung
- siehe Diagramm Phasengang |
|
|
|
|
|
Klirrfaktor |
< + 28 dBu, 40 Hz ... 20 kHz, < 0.1 %,
maximaler Klirrfaktor bei + 30 dBu <1 %
ohne Regelung
der Klirrfaktor bei Regelung wird durch Frequenz, Attack- und Releasezeit sowie die Verstärkungsreduktion bestimmt |
|
|
Übersprechen |
> 70 dB, 40 Hz ... 15 kHz |
|
|
|
|
|
Dynamikumfang |
|
|
|
RMS 22Hz-22kHz |
<= -92 dBu ohne Regelung bei 0 dB Gain |
|
|
Dynamikumfang, real |
mit Bezug auf den RMS Wert 22Hz-22kHz
>= 122 dB ohne Regelung bei 0 dB Gain |
|
|
Regelspannungs
Unterdrückung |
> 70 dB |
|
|
|
|
|
Limiter |
schneller Spitzenwert Limiter |
|
|
Threshold |
Regelbereich + 20 dB bis - 10 dB, bezogen auf + 6 dBu
0 dB Punkt intern kalibriert |
|
|
Attack |
Attackzeit Einstellung für 10 dB Abregelung
Regelbereich 0.02 ms bis 7 ms
(bei kurzen Zeiten wird die Attackzeit von der Periodendauer des Eingangssignals bestimmt) |
|
|
Release |
Releasezeit Einstellung für 10 dB Aufregelung
Regelbereich 50 ms bis 3 s |
|
|
Anzeige |
Anzeige der Verstärkungsreduktion mit 5 LED's
Anzeige von 1 dB bis 10 dB |
|
|
|
|
|
Bypass-Schaltung |
Hardbypass durch Relais |
|
|
|
|
|
*) Die Standardstromaufnahme ist die Stromaufnahme unter realistischen Betriebsbedingungen. Bei Belastung der Ausgänge mit den Mindestlastwiderständen und maximalem Pegel an den Ausgängen steigt die Stromaufnahme um 30 mA pro Ausgang an. Die Standardstromaufnahme sollte zur Bereichnung der erforderlichen Netzgerätekapazität verwendet werden. |
|
|
|
|
|
|
|
|
