Inline Betrieb

Inline-Betrieb für die gleichzeitige Verwendung eines Eingangsmoduls für Recording und Monitoring & Mixing ist sowohl mit den Mono- wie auch mit den Stereo-Eingangsmodulen der ToolMod Faderbox möglich. Diese Betriebsart ist in einer Reihe von unterschiedlichen Varianten möglich, die im Folgenden erläutert werden.

Grundprinzip
Beim Inline Betrieb wird einer der beiden Eingänge der Eingangsmodule mit dem DA-Wandler-Ausgang einer Spur - bzw. eines Spurenpärchens bei Stereomodulen - für das Monitoring verbunden, während auf dem anderen Eingang das aufzunehmende Signal angeschlossen wird. Dies kann ein externer Mic-Pre oder ein beliebiges anderes Signal mit Line-Pegel sein.

In den folgenden Beispielen wird der Eingang 1 für das Monitoring und Eingang 2 für Recording verwendet. Eingang 1 und 2 lassen sich in den Funktionen einfach vertauschen. Wenn die Anwahl des Eingangs und des Aux-Weges ebenfalls vertauscht wird, ergibt sich die gleiche Funktion.

Die Blockschaltbilder der Beispiele für Inline-Betrieb zeigen die Signalwege für das Aufnahmesignal in roter und das Abhörsignal in grüner Farbe. Der Übersichtlichkeit zuliebe beziehen sich die Blockschaltbilder auf das Mono-Eingangsmodul TM601. Die gleichen Verfahren sind ebenfalls mit den Stereo-Eingangsmodulen TM602 und - mit einer kleinen Einschränkung - mit dem Stem-Mixing Modul TM603 möglich, da die Stereo-Module den gleichen Signalverlauf für Stereosignale wie der TM601 für Monosignale haben.

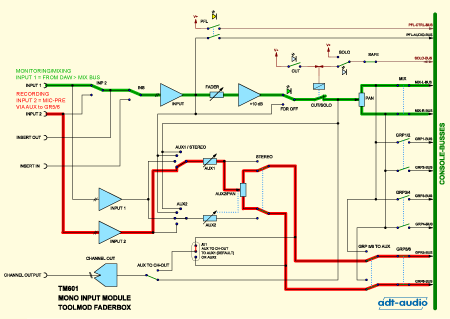

Inline Beispiel 1 - Recording über Gruppe 5/6
Monitoring über die Stereo-Summe MIX
Recording über die Gruppe 5/6
Inline Beispiel 1 mit Monitoring über Stereo-Summe Mix und Recording über Gruppe 5/6

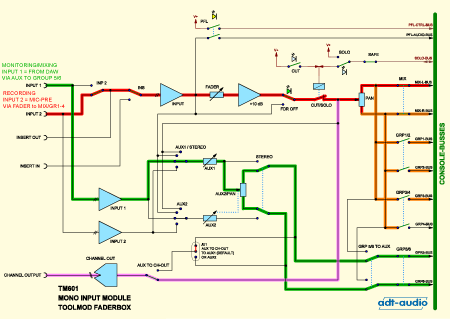

Inline Beispiel 2 - Recording über Stereosumme MIX
Monitoring über Gruppe 5/6
Recording über Stereo-Summe Mix
Mono Eingangsmodul TM601

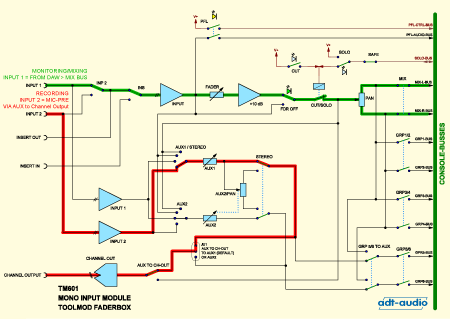

Inline Beispiel 3 - Recording über Channel-Out
Monitoring über Stereo-Summe MIX
Recording über Channel-Out
Mono Eingangsmodul TM601

Features
  • Inline Funktion in allen Mono- und Stereo-Modulen integriert
  • Monitoring und Aufnahme in einem Modul gleichzeitig in mehreren Versionen möglich
  • Monitoring über Stereo-Summe oder über Gruppen
  • Aufnahme über Gruppen, Stereo-Summe oder über den Kanalausgang

Blockschaltbild Stereo Eingangsmodul TM602
Blockschaltbild
Stereo Eingangsmodul
TM602
Blockschaltbild Stem-Mixing Eingangsmodul TM603
Blockschaltbild
Stem-Mixing Eingangsmodul
TM603
