5-Kanal/10-Zoll Faderbox

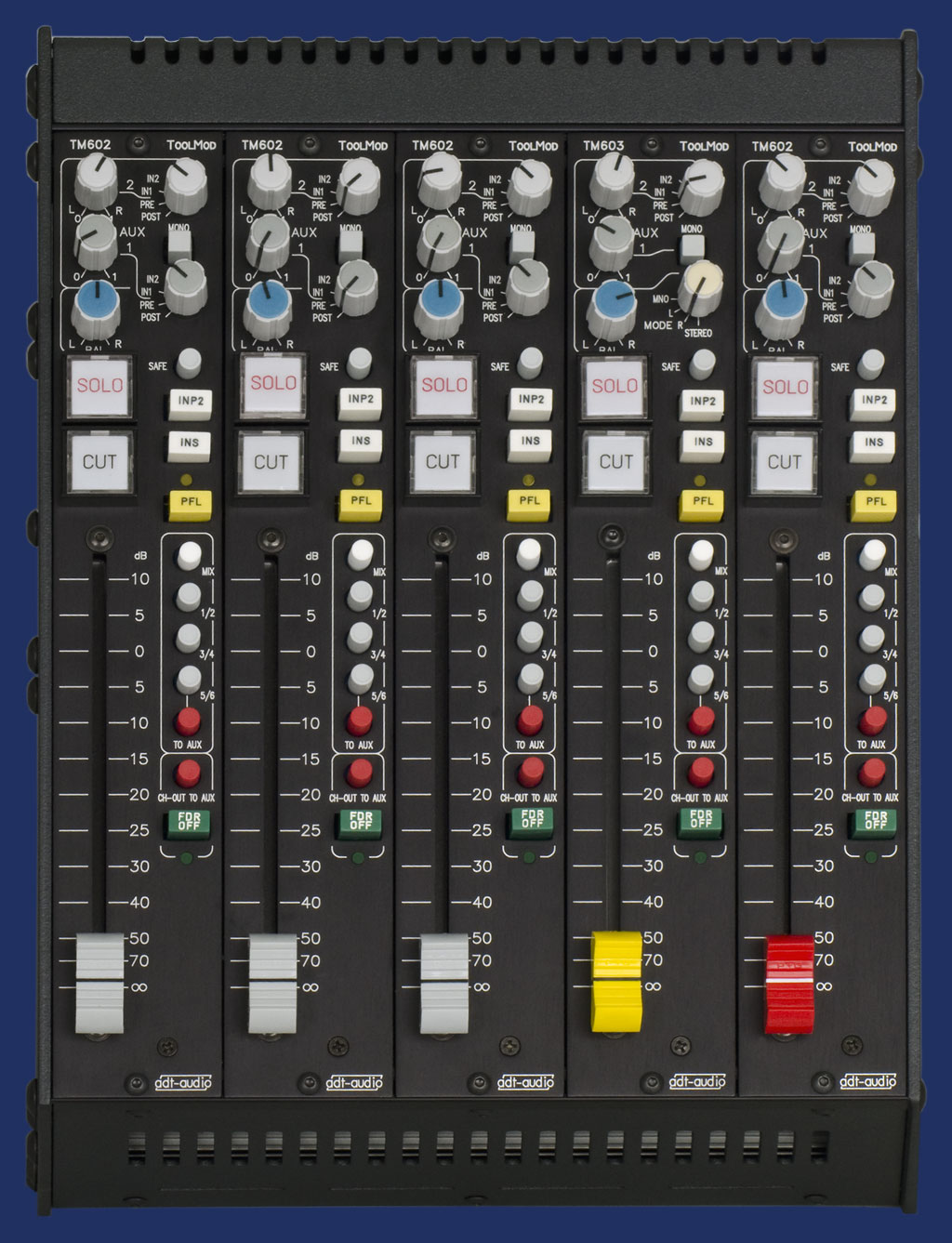

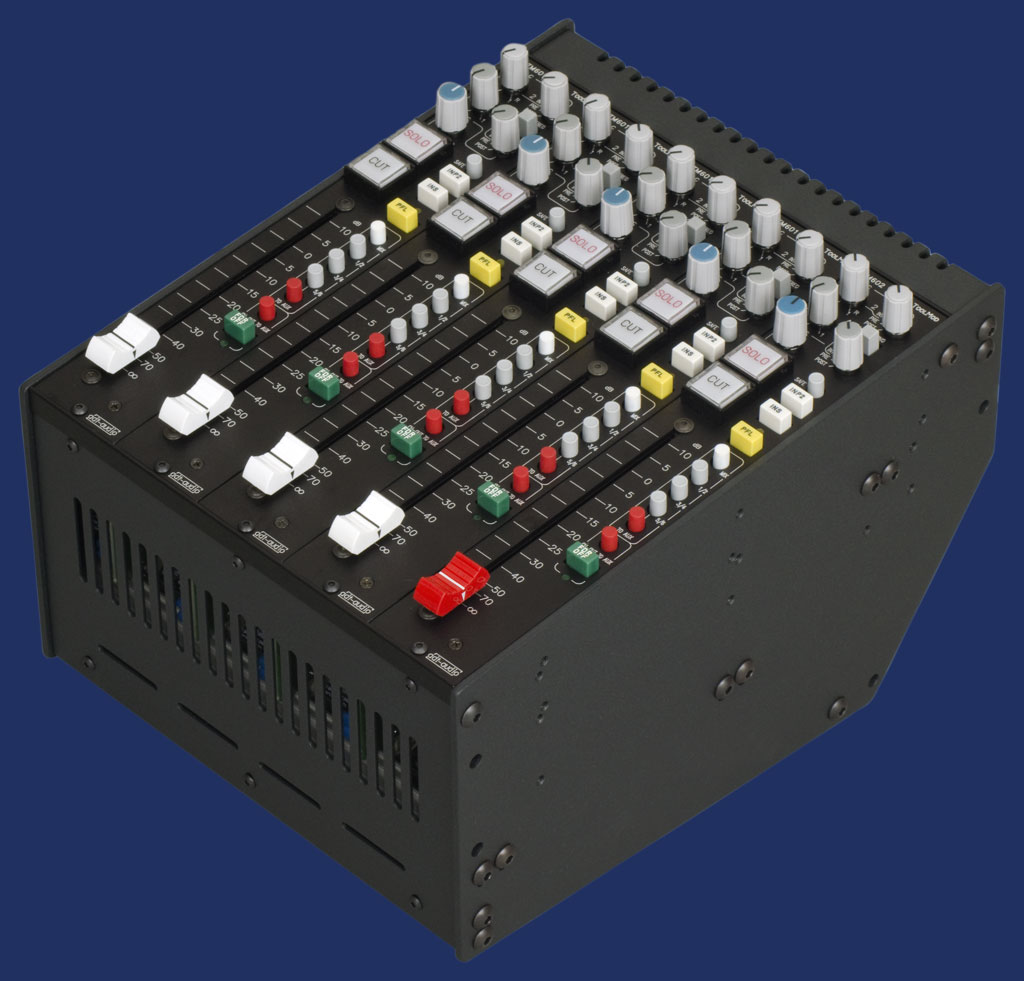

Die Faderbox auf dem Foto ist mit drei Mono-Eingangsmodulen TM601 und je einem Stereo-Eingangsmodul TM602 und einem Stem-Mixing-Eingangsmodul TM603 bestückt.
modulare Summierer
ToolMod Faderbox
5-Kanal / 10-Zoll Rahmen


Der kleinste Trägerrahmen der ToolMod Faderbox Baureihe bietet Platz für fünf Module. Als Ausführung für Rackeinbau passt er in 10-Zoll Racks und in Halbformat-19-Zoll Racks.

Die Anschlüsse der ersten vier Modulplätze bei der 5-Kanal-Ausführung liegen auf 25-poligen D-Sub Buchsen nach 'Tascam'-Standard auf. Die Anschlüsse für den fünften Platz liegen auf symmetrisch beschalteten TRS-Buchsen und XLR-Verbindern auf.

Die Anschlüsse für die Summenausgänge, das Linksystem und die Stromversorgung sind standardmäßig ausgeführt und auf der Seite ANSCHLÜSSE ausführlich beschrieben.

Der 5-Kanal-Rahmen kann, wie alle anderen Rahmenausführungen der ToolMod Faderbox, nach Belieben mit Mono-Eingangsmodulen TM601, Stereo-Eingangsmodulen TM602 und Stem-Mixing MS-Eingangsmodulen TM603 bestückt werden. Das Anschlußfeld ermöglicht durch zusätzliche TRS-Buchsen die einfache Konfiguration eines Stereomoduls auf dem fünften Modulplatz als Master für die Stereo-Summe Mix.

Der Einbau des Abhörmoduls TM612 ist ebenfalls möglich, jedoch sind im 5-Kanal Rahmen nicht alle Abhörtasten in Funktion. Alle Details sind auf der Seite Einbaumöglichkeiten des Stereo-Abhörmoduls TM612 beschrieben.

Einbaumöglichkeiten
Der 5-Kanal Rahmen kann mit als Zubehör lieferbaren Rackwinkeln unterschiedlicher Breite sowohl in 10-Zoll Computerracks wie auch in Racks im 19-Zoll Halbformat für eine Frontplattenbreite von 9.5 Zoll eingebaut werden. Die Rackwinkel können unterschiedlich angebaut werden. Einzelheiten hierzu finden Sie auf der Seite Rackeinbau. Natürlich ist der Einbau in einen Regietisch ebenfalls möglich. Wenn nicht anders gewünscht liefern wir die Faderbox in der Desktop-Ausführung.

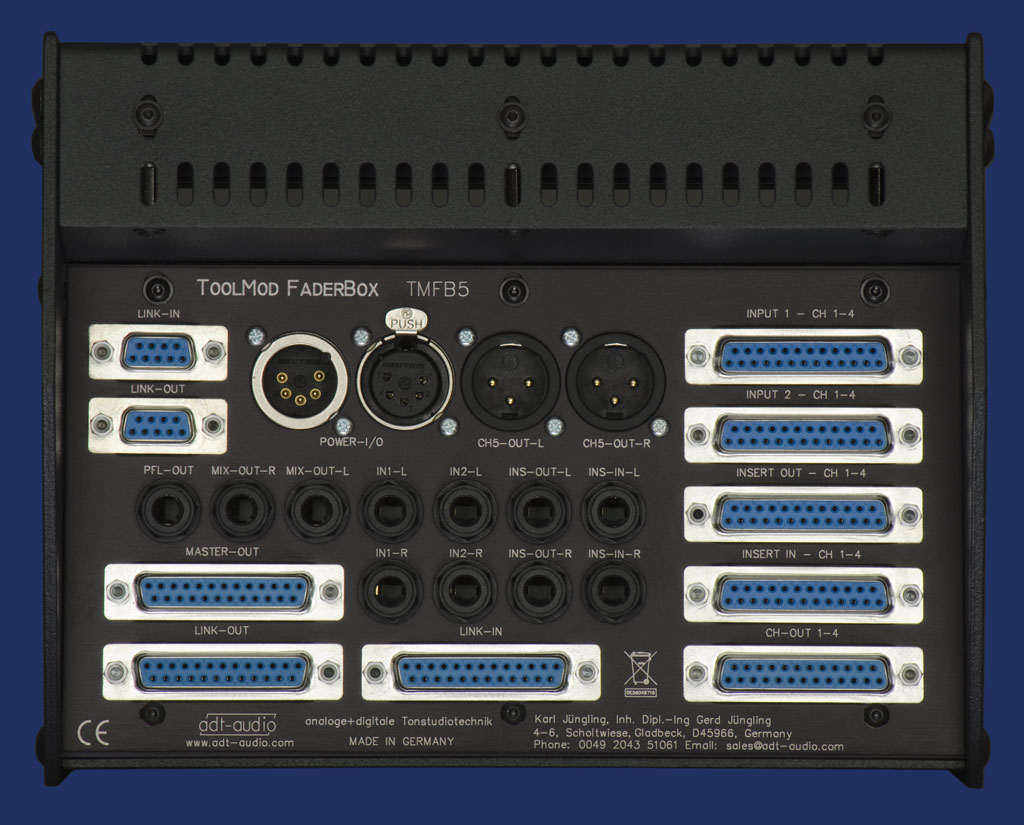

Anschlüsse im 5-Kanal-Rahmen

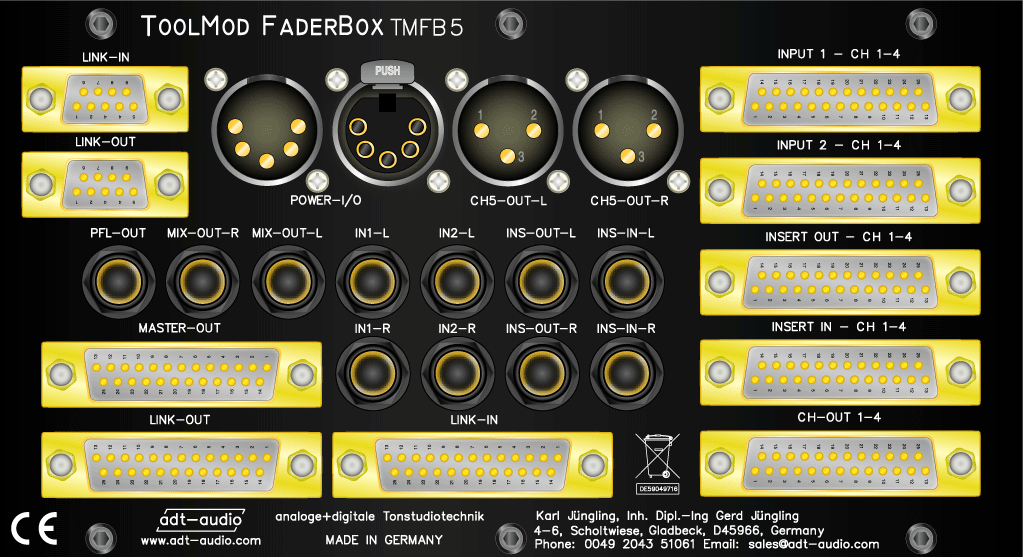

Die Grafik zeigt das Anschlußfeld des 5-Kanal Rahmens.

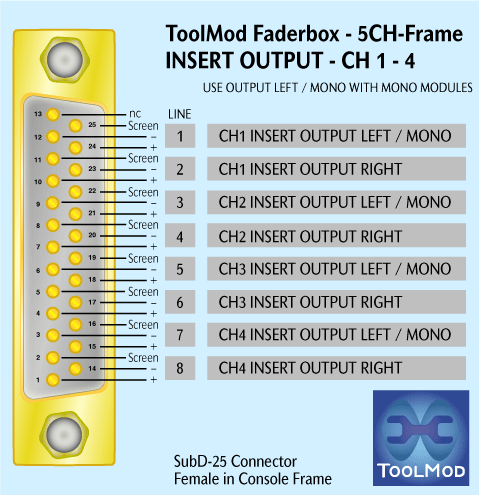

Die Anschlüsse für die Modulplätze 1 bis 4 liegen auf insgesamt 5 25-poligen D-Sub Buchsen auf. Die nach dem sogenannten 'Tascam-Standard' belegten Buchsen ermöglichen den Einbau von Stereo- und Mono-Eingangsmodulen. Beim Einbau von Mono-Eingangsmodulen werden nur die Anschlüsse für den linken Kanal verwendet. Die Belegungen dieser 5 Stecker finden Sie hier:


Die Anschlüsse für die Eingänge und den Einschleifpunkt für den fünften Modulplatz liegen auf TRS-Buchsen auf. Für die Ausgänge dieses Modulplatzes sind zwei XLR Einbaustecker vorhanden. In Verbindung mit den ebenfalls auf TRS-Buchsen parallel zum 25-poligen D-Sub 'MASTER-OUT' aufliegenden Ausgängen der Stereosumme MIX, kann man einen im fünften Modulplatz eingebauten Stereokanal mit zwei kurzen Klinkenkabeln als Masterregler konfigurieren. Einzelheiten zur Konfiguration von Summen- und Gruppenreglern finden Sie auf der Seite Summenregler in der Faderbox. Die Belegungen der XLR- und TRS-Verbinder entsprechen dem internationalen Standard. Eine Grafik zur Belegung dieser Steckverbinder finden Sie in der linken Spalte.

Die Anschlüsse für den Summenausgang, das Link-System und die Stromversorgung sind in allen Ausführungen der Faderbox identisch ausgeführt. Die Belegung der 25-poligen D-Sub Buchse für die Summenausgänge und die Belegung der 5-poligen XLR-Verbinder füR die Stromversorgung finden Sie in der linken Spalte. In der 5-Kanal Ausführung der Faderbox liegen die Ausgänge der Stereosumme MIX und der Ausgang der PFL-Summe parallel auf TRS-Buchsen auf. Die Funktion der Link-Anschlüsse und der Summenausgänge ist davon abhängig, welche Version der Masterplatine im Rahmen eingebaut ist. Informationen zum Link-System sind hier und hier finden Sie Einzelheiten zu den Summenplatinen.





Features
  • 3 Rahmengrößen für 5, 11 und 20 Module
  • modularer Aufbau
    mit Motherboard
    im Rahmen
  • alle Eingangsmodul Versionen passen in alle Modulplätze
  • nach Belieben konfigurierbar
  • jederzeit änderbar
  • alle Anschlüsse
    symmetrisch
  • einfacher Modul Ein- und Ausbau
  • Summenverstärker im Rahmen eingebaut
  • Konfiguration mit und ohne Master- und Gruppen-Modulen
  • voll symmetrisches Link Interface
  • problemloses Koppeln beliebig vieler Faderboxen
lieferbare Versionen
5-Kanal Faderbox
Rahmen für 5 Module
passt in 10-Zoll und
0.5 * 19-Zoll Rahmen
Breite 210 mm, Höhe 6HE
..zum 5-Kanal Rahmen
19-Zoll Faderbox
Rahmen für 11 Module passt in standard 19-Zoll
Rahmen
Breite 448 mm, Höhe 6HE
..zum 19-Zoll Rahmen
20-Kanal Faderbox
Rahmen für 20 Module
Breite 810 mm, Höhe 6HE
..zum 20-Kanal Rahmen
