20-Kanal Rahmen


Der größte Rahmen für die ToolMod Faderbox Baureihe hat eine lichte Breite von 800 mm und bietet Platz für 20 Module. Desktop und Einbauversionen sind möglich.

20-Kanal Faderbox

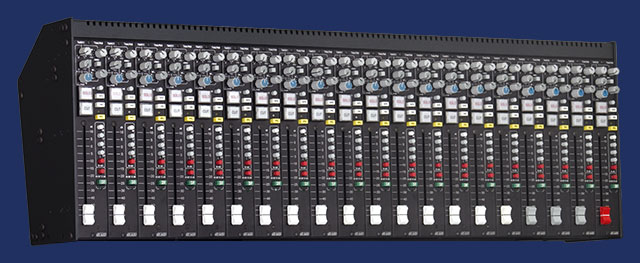

Die Faderbox auf dem Foto ist mit 16 Mono-Eingangsmodulen TM601 und vier Stereomodulen TM602 bestückt.


Die Anschlüsse der ersten 16 Modulplätze des 20-Kanal Rahmens liegen auf 25-poligen D-Sub Buchsen nach 'Tascam'-Standard auf. Wie beim 19-Zoll Rahmen Es sind sowohl D-Sub-Buchsen für den Einbau von 16 Mono Eingangsmodulen TM601 wie auch parallele Anschlüsse für den Einbau von Stereo-Eingangsmodulen TM602 vorhanden. Die Anschlüsse für die Modulplatze 17 bis 20 liegen auf symmetrisch beschalteten TRS-Buchsen und XLR-Verbindern auf.

Die Anschlüsse für die Summenausgänge, das Linksystem und die Stromversorgung sind standardmäßig ausgeführt und auf der Seite ANSCHLÜSSE ausführlich beschrieben.


Der 20-Kanal-Rahmen kann, wie alle anderen Rahmenausführungen der ToolMod Faderbox, nach Belieben mit Mono-Eingangsmodulen TM601, Stereo-Eingangsmodulen TM602 und Stem-Mixing MS-Eingangsmodulen TM603 bestückt werden. Das Anschlußfeld ermöglicht durch zusätzliche TRS-Buchsen die einfache Konfiguration von Stereomodulen auf den Modulplätzen 17 bis 20 als Master für die Stereo-Summe Mix und oder beliebige Gruppen.

Der Einbau des Abhörmoduls TM612 ist auf dem zwanzigsten Modulplatz ohne Einschränkung des Funktionsumfang möglich. Zusätzliche D-Sub-Buchsen für die externen Eingänge dieses Moduls sind vorhanden. Alle Details sind auf der Seite Einbaumöglichkeiten des Stereo-Abhörmoduls TM612 beschrieben.

Einbaumöglichkeiten
Der 20-Kanal-Rahmen kann mit als Zubehör lieferbaren Rackwinkeln in einen Durchbruch in einem Regietisch eingelassen werden. Die Rackwinkel können unterschiedlich angebaut werden. Einzelheiten hierzu finden Sie auf der Seite Rackeinbau. Wenn nicht anders gewünscht liefern wir die Faderbox in der Desktop-Ausführung.

Anschlüsse im 20-Kanal-Rahmen

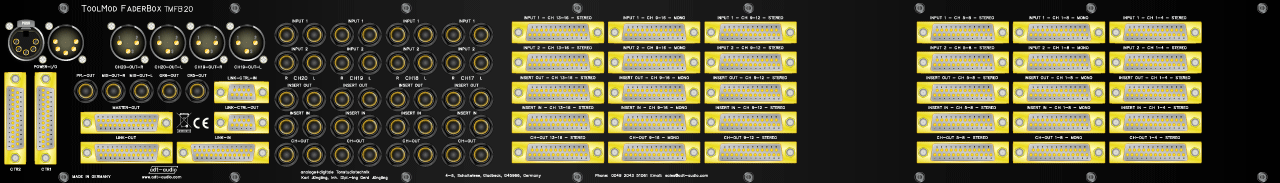

Die Grafik zeigt das Anschlußfeld des 20-Kanal Rahmens.

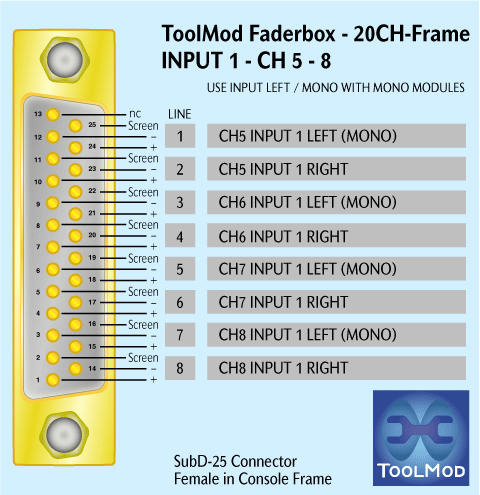

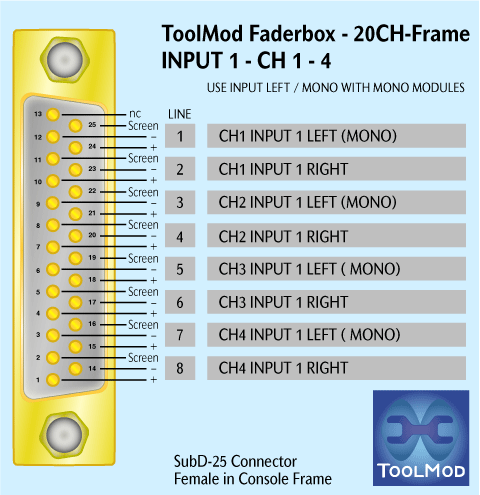

Die Anschlüsse für die Modulplätze 1 bis 16 liegen auf je 15 25-poligen D-Sub Buchsen die Plätze 1 bis 8 und 9 bis 16 auf. Die nach dem sogenannten 'Tascam-Standard' belegten Buchsen ermöglichen den Einbau von Stereo- und Mono-Eingangsmodulen. Wenn auf diesen Modulplätzen ausschließlich Mono-Kanäle eingebaut werden, verwendet man die mittleren 5 Buchsen im jeweiligen Block, bei denen nur die Anschlüsse der Mono-Kanäle aufgelegt sind. Beim Einbau von Stereo-Modulen dienen die Stecker links zum Anschluss der Modulplätze 5 bis 8 bzw. 13 bis 16 und die Stecker rechts für die Modulplätze 1 bis 4 bzw. 9 bis 12. Diese D-Sub Buchsen werden auch bei gemischter Bestückung der ersten 16 Modulplätze mit Mono- und Stereo-Modulen verwendet. Als Beispiel hier die Anschlußbelegungen der drei Buchsen für die Eingänge 1 der Modulplätze 1 bis 8. Hier ist eine Gesamtübersicht aller Anschlüsse des 20-Zoll-Rahmens.


Die Anschlüsse für die Modulplätze 17 bis 20 liegen auf TRS-Buchsen auf. Die Ausgänge der Modulplätze 19 und 20 liegen parallel auf XLR Einbausteckenr auf. In Verbindung mit den ebenfalls auf TRS-Buchsen parallel zum 25-poligen D-Sub 'MASTER-OUT' aufliegenden Ausgängen der Stereosumme MIX und der Gruppen 5 und 6 kann man in diesen Modulplätzen eingebauten Stereokanäle mit kurzen Klinkenkabeln als Master- oder Gruppenregler konfigurieren. Einzelheiten zur Konfiguration von Summen- und Gruppenreglern finden Sie auf der Seite Summenregler in der Faderbox. Die Belegungen der XLR- und TRS-Verbinder entsprechen dem internationalen Standard. Eine Grafik zur Belegung dieser Steckverbinder finden Sie in der linken Spalte.

Die Anschlüsse für den Summenausgang, das Link-System und die Stromversorgung sind in allen Ausführungen der Faderbox identisch ausgeführt. Die Belegung der 25-poligen D-Sub Buchse für die Summenausgänge und die Belegung der 5-poligen XLR-Verbinder füR die Stromversorgung finden Sie in der linken Spalte. In der 19-Zoll Ausführung der Faderbox liegen die Ausgänge der Stereosumme MIX, die Ausgänge der Gruppen 5 und 6 und der Ausgang der PFL-Summe parallel auf TRS-Buchsen auf. Die Funktion der Link-Anschlüsse und der Summenausgänge ist davon abhängig, welche Version der Masterplatine im Rahmen eingebaut ist. Informationen zum Link-System sind hier und hier finden Sie Einzelheiten zu den Summenplatinen.


Features
  • 3 Rahmengrößen für 5, 11 und 20 Module
  • modularer Aufbau
    mit Motherboard
    im Rahmen
  • alle Eingangsmodul Versionen passen in alle Modulplätze
  • nach Belieben konfigurierbar
  • jederzeit änderbar
  • alle Anschlüsse
    symmetrisch
  • einfacher Modul Ein- und Ausbau
  • Summenverstärker im Rahmen eingebaut
  • Konfiguration mit und ohne Master- und Gruppen-Modulen
  • voll symmetrisches Link Interface
  • problemloses Koppeln beliebig vieler Faderboxen
lieferbare Versionen
5-Kanal Faderbox
Rahmen für 5 Module
passt in 10-Zoll und
0.5 * 19-Zoll Rahmen
Breite 210 mm, Höhe 6HE
..zum 5-Kanal Rahmen
19-Zoll Faderbox
Rahmen für 11 Module passt in standard 19-Zoll
Rahmen
Breite 448 mm, Höhe 6HE
..zum 19-Zoll Rahmen
20-Kanal Faderbox
Rahmen für 20 Module
Breite 810 mm, Höhe 6HE
..zum 20-Kanal Rahmen
