Master und Monitor Modul ToolMst

Remote Stecker


Der Remotestecker ermöglicht die Fernbedienung einer Reihe von Funktionen der Master und Monitor Einheit ToolMst auf einfache Art und Weise.


Zusätzlich zum Anschluss weiterer Kommandotaste, die dann parallel zur internen Kommandotaste arbeiten, läßt sich die Dämpfung der Regieraum Lautsprecher und die Stummschaltung der Studio Lautsprecher fernbedienen.

Der Remote Stecker ist als 9polige Sub-D Buchse ausgeführt. Eine Steuerspannung für externe Lämpchen und Relais ist ebenfalls verfügbar.

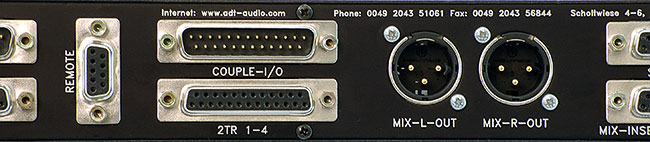

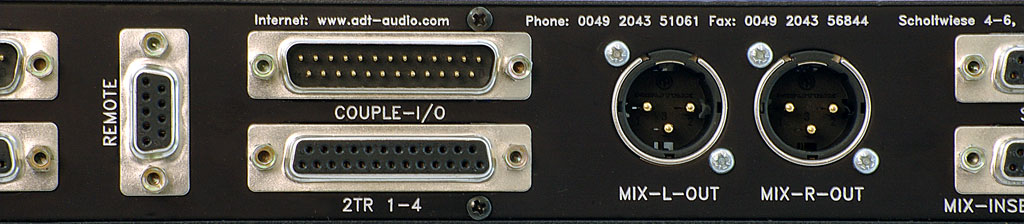

Anschlüsse im ToolMst

Anschlussbelegung RemoteDie 9polige D-Sub Buchse REMOTE enthält die Anschlüsse für eine Reihe von wichtigen Fernsteuerungs-Funktionen. Alle Ein- und Ausgänge sind ‚aktiv low‘, also im aktiven Zustand auf Masse.

Hier ist die Anschlussbelegung des Remote Steckers.

Steuerspannung

Eine Speisespannung von 24 V steht auf Pin 6 des Steckers zur Verfügung. Diese Spannung kann für externe Relais, Lämpchen, LED‘s und ähnliches verwendet werden. Der Ausgangsstrom ist auf 100 mA durch eine selbstrückstellende Sicherung begrenzt. Der Innenwiderstand der Spannung ist 50 Ohm. Bei einer Überlastung oder einem Kurzschluss genügt es die Überlast durch Abziehen des Steckers zu entfernen um die Sicherung zurückzusetzen.

WICHTIGER HINWEIS: Zur Vermeidung von Störungen durch Erdschleifen, Knackstörungen, usw. benutzen Sie bitte nur ERDFREIE Relais, Schalter, Optokoppler oder andere Bauteile, die keine galvanische Verbindung zum Fremdgerät herstellen.

Studio Speaker Cut

Wird dieser Steuereingang mit einem der RELAIS-GROUND Stifte verbunden, werden die Ausgänge für die Studio Lautsprecher stummgeschaltet. Die Studio Kopfhörer bleiben aktiv.

Control Room Dim Remote In

Wird dieser Steuereingang mit einem der RELAIS-GROUND Stifte verbunden, wird die Dämpfung der Regieraum Lautsprecher aktiviert. Die Regieraum Kopfhörer werden nicht bedämpft. Diese Funktion ermöglich die Verkopplung mit externen Kommandoanlagen

Talkback Remote Input

Dieser Eingang ermöglicht den Anschluss von externen Kommandotasten. Verbindet man den Anschluss mit Relais Ground, wird Kommando ausgelöst. Die Kommandofernbedienung wird im Gerät durch einen Jumper freigegeben oder blockiert.

Talkback Control Output

Dieser Ausgang wird Low, wenn Kommando aktiv ist. Es ist hierbei gleichgültig ob die interne Kommandotaste betätigt wird oder ob Kommando über die Fernbedienung ausgelöst wird. Hier kann ein Lämpchen, eine LED mit Vorwiderstand oder auch ein Relais gegen + 24 Volt angeschlossen werden. Der Ausgang ist aktiv Low.
